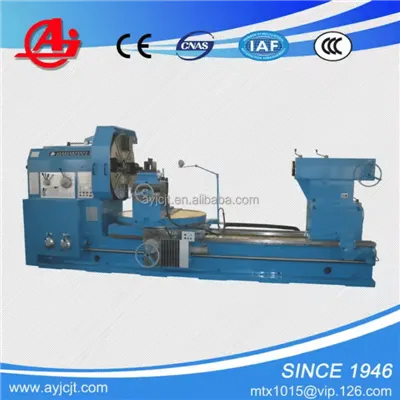

製品説明
球面旋盤は主に、内面および外面の円筒面、円錐面、その他の回転面、およびさまざまなメートルねじ、インチねじ、モジュールねじ、およびピッチねじの旋削に使用されます。油溝やキー溝のブローチ加工にも使用できます。
当社の旋盤についてさらに詳しく知りたい場合、または購入に興味がある場合は、こちらまでお問い合わせください。wells@aymachinetools.com。弊社チームがお客様のお問い合わせに迅速に対応させていただきます。
製品パラメータ
|
アイテム |
ユニット |
CW61100B |
CW61125B |
CW61140B |
CW61160B |
|
容量 |
|||||
|
ベッドの上でスイング |
mm |
1000 |
1250 |
1400 |
1640 |
|
スイングオーバーキャリッジ |
mm |
615 |
865 |
1015 |
1250 |
|
ワークの最大長さ |
mm |
1500 2000 3000 4000 5000 6000 8000 10000 12000 |
|||
|
最大回転長さ |
mm |
1300 1800 2800 3800 4800 5800 7800 9800 11800 |
|||
|
ガイドウェイのパン |
mm |
755 |
|||
|
スピンドル |
|||||
|
スピンドルノーズ |
mm |
A2-15(8×M22) |
|||
|
スピンドル穴 |
mm |
130 |
|||
|
スピンドルのテーパ穴 |
|
1:20/140 |
|||
|
主軸速度の範囲 |
r/min |
前方:3.15~315;リバース:3.5~291 |
|||
|
主軸回転数 |
|
前方:21;リバース:12 |
|||
|
餌 |
|||||
|
縦横本数 |
|
56/56 |
|||
|
1回転あたりの送り量 |
mm |
縦:0.1~12、横:0.05~6、トップスライド:0.025~3 |
|||
|
メートルねじの番号と範囲 |
|
44;1～120mm |
|||
|
インチねじの番号と範囲 |
|
31;28~1/4 |
|||
|
モジュールスレッドの番号と範囲 |
|
45;0.5~60mm |
|||
|
径の番号と範囲糸 |
|
38;1/2～56DP |
|||
|
タレット |
|||||
|
中心線と工具載置面の距離 |
mm |
48 |
|||
|
刃物台スイング範囲 |
程度 |
±90度 |
|||
|
クロススライドの最大移動量 |
mm |
520(20″) |
580 |
580 |
630 |
|
トップスライドの最大移動量 |
mm |
300 |
|||
|
工具シャンク部 |
mm |
45(260x260) |
|||
|
速い移動速度 |
mm/分 |
縦:3740;横:1870;リトルスライド:935 |
|||
|
テールストック |
|||||
|
直径心押し台の |
mm |
160(6″) |
|||
|
心押し台クイルの移動量 |
mm |
300(12″) |
|||
|
心押し台クイルのテーパー穴 |
|
モールス信号6 |
|||
|
その他 |
|||||
|
メインモーター出力 |
キロワット |
22 |
|||
|
長さ |
mm |
4600 5100 6100 7100 8100 9100 11100 13100 15100 |
|||
|
幅 |
mm |
2150 |
|||
|
身長 |
mm |
1700 1825 2150 |
|||
|
最大ワーク重量 |
kg |
6000 |
|||
製品の特徴
1. ベッド側壁は二重リブ板構造を採用しており、内部リブはボックス型と斜め構造を組み合わせています。-この設計により、従来の旋盤よりも高い剛性が得られ、安定した精度が保証され、重切削加工が可能になります。-
2. サドルには、シングルレバー操作の早送り機構が組み込まれています。-スピンドルブレーキと方向制御は油圧または手動操作で利用でき、ユーザーが選択できます。
3. サドル ガイドウェイは、「TSF」ブランドのソフト-ベルト耐摩耗性-素材でコーティングされています。
4. ユーザーの要件に応じて自動フィード機構を追加できます。上部スライドは独立して動作し、ショートテーパー回転が可能です。縦送りと組み合わせることでロングテーパーの回転も可能です。
使用上の推奨事項
機器の状態を確認する
運転前に、オペレータは主軸、ガイドウェイ、伝動システムの潤滑状態を確認し、詰まりや異音が発生していないことを確認することに重点を置いて、装置の状態を検査する必要があります。同時に位置決めデバイスを校正して、初期精度の偏差を防ぎます。
ツールの選択とインストール
専用の球面旋削工具（ワークの曲率に合わせた刃先半径を持つもの）を選択してください。取り付けの際、ツールの中心の高さがワークピースの回転中心と正確に一致していることを確認してください。大幅な位置ずれは、加工球面の欠陥の原因となります。
リアルタイムで加工を監視
加工パターンを注意深く観察しながら、のぞき窓から切断プロセスを観察します。欠けたり断片化した切りくずが現れた場合は、工具の刃先が磨耗していることを示しているため、直ちに交換する必要があります。巻き込みの危険を防ぐため、動作中は回転するワークピースやツールに触れないようにしてください。
タイムリーな清掃とメンテナンス
加工後は、後の作業での位置決め精度を維持するために、すべてのワークピースの破片{0}}特にガイドウェイや治具の隙間に詰まった粒子-を取り除きます。 -ガイドウェイやスピンドルなどの重要なコンポーネントに潤滑油を補給して、機器の寿命を延ばします。
製品詳細
製品の梱包
よくある質問
Q: 最低注文数量と保証はいくらですか?
A: MOQ は 1 セット、保証は 1 年間です。
Q: どのような CNC システムを使用していますか?
A: ファナック、シーメンス、三菱、GSK など。それはあなたの選択によって異なります。
Q: 納期はいつですか?
A: ご入金確認後90日以内に発送いたします。
Q: 貴社は無料で技術者を当社に派遣し、従業員を指導してもらえますか?
A: 機械が購入者の設置場所に到着したら、機械および電気エンジニアをタイムリーに派遣し、購入者のスケジュールに従って設置します。売主は買主と協力して海外渡航前のビザや設置準備などに対応します。
